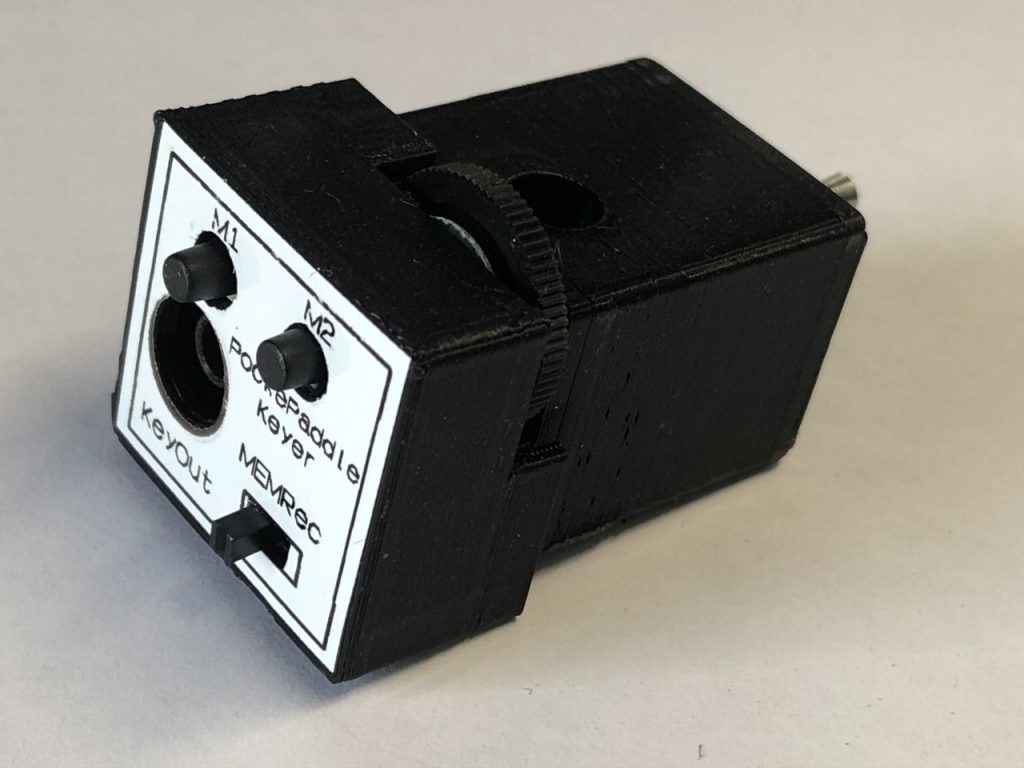

Pocke Paddle Keyer

頒布価格:2000円 (送料込 2198円)         在庫状況:10台 完売

Pocke PaddleⅡ とドッキングして使用する2chメーッセージメモリ付きキーヤーです。

Pocke PaddleⅡとペアで購入された場合は同梱で送付させていただきます。
(送料はPocke PaddleⅡ分の198円のみ)

【主な特徴・仕様】

  • Pocke Paddleのバックサイドにダイレクト接続
  • 2ch メッセージメモリー機能
  • 長・短点メモリー
  • スクイーズ機能
  • VRによる簡単スピード調整
  • 無操作での10分後 パワーダウン機能
  • ブザーOn/Off切替可能
  • 右打、左打(短点、長点)切替可能

【取扱説明書】

ご注文はこちら ⇒

組立難易度:組立済品

【FAQ】

(1) 高出力で誤動作する

 現象:出力30W以上で、長点の後に、短点が付加されるという現象が報告されました。

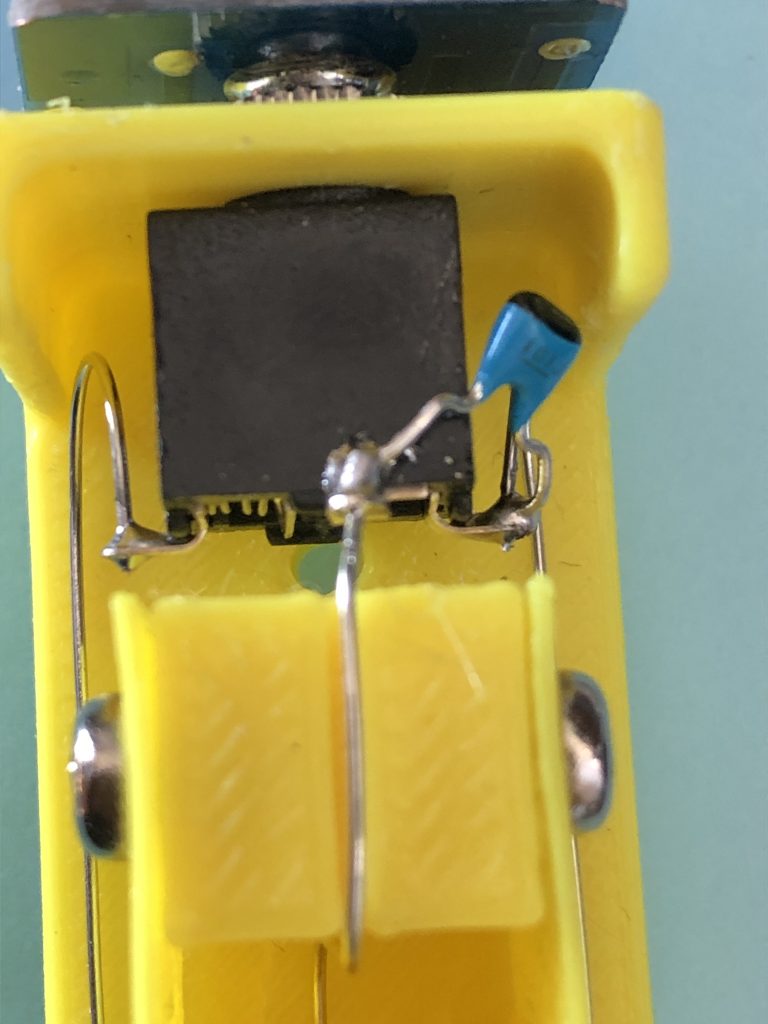

 対策:Pocke Paddleの出力ジャックの端子ーGND間に100PF以上のセラミックコンデンサを
    追加します。(写真参照)(0.001μF:1000PFまで問題がないことを確認してます。)
    Pocke Paddle Keyer側への対策でもOKですが、対策しやすい方を選択しました。

 原因:回り込みによる自家中毒でのマイコンの誤動作と考えられます。
    マイコンは暴走状態ではなく、回り込みノイズにより長点(右打ちの場合)が
    押されたものと判断していると想定されます。
    20m長の同軸ケーブルのアンテナ端にダミーロードを接続した状態では、
    現象の発生は確認できませんでした。
    アンテナを接続しSWR 1.5 程度では現象が確認できています。この対策で100W出力で
    現象は確認されないかったと報告を受けています。
    当局の試験では、7MHz SWR2程度、50W出力で対策の効果を確認しています。
